Weshalb Sie beim Service Ihrer Bau-, Land- oder Forstmaschine am Einsatzort ein batterieloses und rein mechanisch arbeitendes Allzweck-Durchflussmessgerät in Betracht ziehen sollten
Weshalb Sie beim Service Ihrer Bau-, Land- oder Forstmaschine am Einsatzort ein batterieloses und rein mechanisch arbeitendes Allzweck-Durchflussmessgerät in Betracht ziehen sollten
Durchflussmessgerät für Durchfluss, Druck und Temperatur
An Einsatzorten für Bau-, Land- oder Forstmaschine sollte ein Allzweck-Durchflussmessgerät in Betracht gezogen werden.
Das reversible Durchflussmessgerät des Typs SDMKR von STAUFF wurde für die schnelle und präzise Überwachung von Hydraulikkomponenten und -systemen in der Mobilhydraulik entwickelt. Der einzigartige Aufbau erlaubt eine gleichzeitige Messung der drei, für die Funktion der Anlage relevantesten Parameter: Durchfluss, Druck und Temperatur.
Das Gerät ermöglicht es Wartungsfachkräften, die Leistung von Pumpen, Motoren, Ventilen oder Zylindern sowie kompletten Anlagen zu ermitteln und hierdurch deren ordnungsgemäße Funktionsweise sicherzustellen.

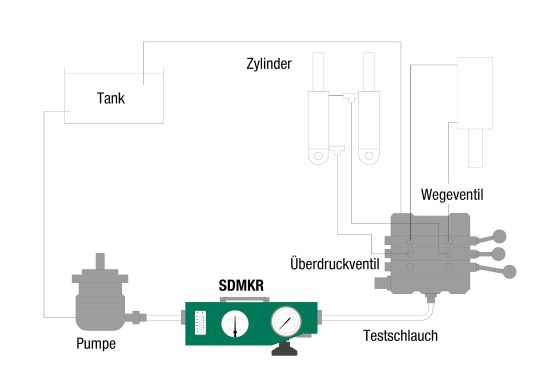

Um beispielsweise die Leistung einer Hydraulikpumpe zu testen, wird das Messgerät typischerweise vor dem Steuerventil angeordnet.
Testen der Leistung einer Hydraulikpumpe
×
Dank der kompakten, handlichen und dennoch robusten Bauweise mit einem stabilen Stahlrahmen, einem abnehmbaren Schutzdeckel und stoßgeschützten Messwertanzeigen eignet sich das SDMKR perfekt für die flexible Verwendung an Bau-, Forst und Landmaschinen – an deren Einsatzort oder in der Werkstatt.
Die tragbaren Durchflussmessgeräte werden nur für die Dauer der Systemüberprüfung in den Hydraulikreislauf integriert. Sie sind hierfür standardmäßig mit BSP-Anschlussgewinden am Ein- und Ausgang ausgestattet und können sowohl in Druck- als auch in Rücklaufleitungen installiert werden.
Durchflussmessgerät mit robustem Schutzdeckel

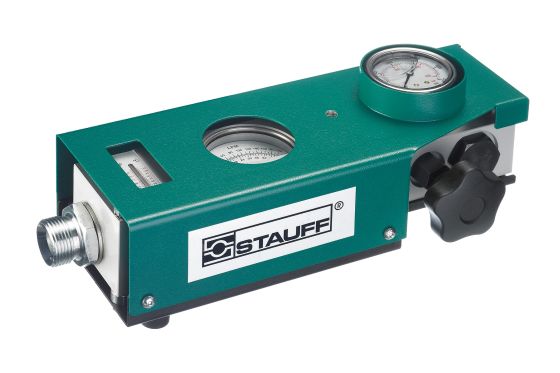

Durchflussmessgerät mit stoßgeschützten Messwertanzeigen
×
×
Produkteigenschaften der Durchflussmessgeräte des Typs SDMKR
Durchfluss: 2 ... 200 l/min
Druck: 420 bar
Erlaubt den Durchfluss in umgekehrter Richtung
Ermöglicht die feinstufige und kontinuierliche Erhöhung des Arbeitsdrucks bis auf bis zu 420 bar
Rein mechanisches Funktionsprinzip
Keine interne oder externe Stromversorgung notwendig
Kern der Neuentwicklung bilden ein Durchflussmesser mit optischer Anzeige und integriertem Thermometer sowie ein Belastungsventil. Alle Komponenten sind als Schutz vor Beschädigungen tief in das massive Aluminium-Gehäuse eingelassen und werden zusätzlich vom Stahlrahmen vor Schäden bewahrt. Das Belastungsventil ermöglicht gefahrlos die feinstufige und kontinuierliche Erhöhung des Arbeitsdrucks auf bis zu 420 bar zwecks realistischer Simulation des üblichen Maschinenbetriebs. Die Druckveränderungen werden durch ein Edelstahl-Manometer dokumentiert, welches am Einlass des Belastungsventils angeordnet ist.
Als interne Sicherheitsstufe fungieren zwei eingebaute Berstscheiben, die das Gerät wirkungsvoll gegen Überdruck schützen. Bei Überschreiten des Maximaldruckes im Hydrauliksystem brechen die Scheiben und das Öl wird über einen Bypass weitergeleitet. Die Berstscheiben sind in einer Einschraubpatrone untergebracht und können bei Bedarf einfach und schnell vom Anwender ausgewechselt werden.
Die Funktionsweise des Hydrauliktesters basiert rein auf mechanischen Prinzipien: Er ist unabhängig von einer internen oder externen Stromversorgung einsetzbar und bietet somit maximale Flexibilität.
Im Gegensatz zu vergleichbaren am Markt erhältlichen Geräten erlaubt das SDMKR auch den Durchfluss in umgekehrte Richtung. Dies ermöglicht beispielsweise das Absenken von Hydraulikzylindern während der Systemprüfung. Der Durchflussmesser liefert in diesem Fall jedoch keinen Anzeigewert.
