STAUFF Schellen im Vergleich: Wann welche wählen?
Wenn mehrere Rohre, Schläuche oder Kabel in einem Hydrauliksystem sicher befestigt werden müssen, steht man oft vor der Frage: Sollen Standard-DIN-Schellen oder Multi-Line-Schellen verwendet werden? Beide Optionen haben ihre eigenen Vorteile, die je nach den spezifischen Anforderungen Ihres Projekts zu berücksichtigen sind. In diesem Beitrag erläutern wir, wann welche Schellen für Ihren Anwendungsfall am besten geeignet sind.
Vielseitige Einsatzmöglichkeiten der Standard-DIN-Schellen
STAUFF Standard-DIN-Schellen nach DIN 3015 sind eine zuverlässige und flexible Lösung für eine Vielzahl von Befestigungsanforderungen. Sie eignen sich für Leitungen mit Durchmessern von 6 mm bis 450 mm und bieten somit eine breite Abdeckung für unterschiedliche Anwendungsszenarien.
Diese Schellen bieten eine hohe Flexibilität, da sie es ermöglichen, Leitungen bei Bedarf einfach auszutauschen oder neue Leitungen hinzuzufügen, ohne das gesamte System zu verändern. Sie sind zudem besonders nützlich, wenn Kompatibilität mit Komponenten anderer Hersteller wichtig ist. Aufgrund ihrer universellen Gestaltung können Standard-DIN-Schellen leicht in bestehende Systeme integriert werden.
Ein wichtiger zusätzlicher Vorteil ist der metallische Käfig. Er besteht darin, dass er im Brandfall strukturelle Stabilität bietet: Der Schellenkörper aus Kunststoff kann zwar abbrennen, aber die Konstruktion aus Schweißplatte unten, Deckplatte oben und Schrauben an den Seiten hält das Rohr dennoch in Position. Dadurch fällt es nicht von der Maschine und bleibt auch in Extremsituationen ausreichend fixiert.
Wann sind STAUFF Multi-Line-Schellen die richtige Wahl?
Wenn mehrere Leitungen parallel verlegt werden sollen, bieten STAUFF Multi-Line-Schellen erhebliche Vorteile. Sie sind kompakter und benötigen bis zu 30 % weniger Bauraum im Vergleich zu Standard-DIN-Schellen. Dies ist besonders in Systemen von Vorteil, in denen Platzmangel herrscht.
Multi-Line-Schellen reduzieren auch die Komponentenanzahl deutlich, was die Montagezeit verkürzt und die Kosten senkt. Im Vergleich zu Standard-DIN-Schellen, die beispielsweise 12 Schrauben für die Befestigung von sechs Leitungen erfordern, benötigt eine Multi-Line-Schelle nur drei Schrauben für dieselbe Anzahl von Leitungen. Dadurch wird auch das Gewicht des Gesamtsystems reduziert, was in vielen Anwendungsbereichen von Vorteil ist.
Diese platzsparende Konstruktion und reduzierte Komponentenanzahl machen Multi-Line-Schellen besonders geeignet für Anwendungen, bei denen Leichtbau gefragt ist und das Gewicht eine entscheidende Rolle spielt.
Jedoch bieten Multi-Line-Schellen weniger Flexibilität bei nachträglichen Änderungen im System. Wenn Leitungen hinzugefügt oder entfernt werden müssen, ist dies mit etwas mehr Aufwand verbunden als bei den flexiblen Standard-DIN-Schellen.
Vergleich der wichtigsten Kriterien

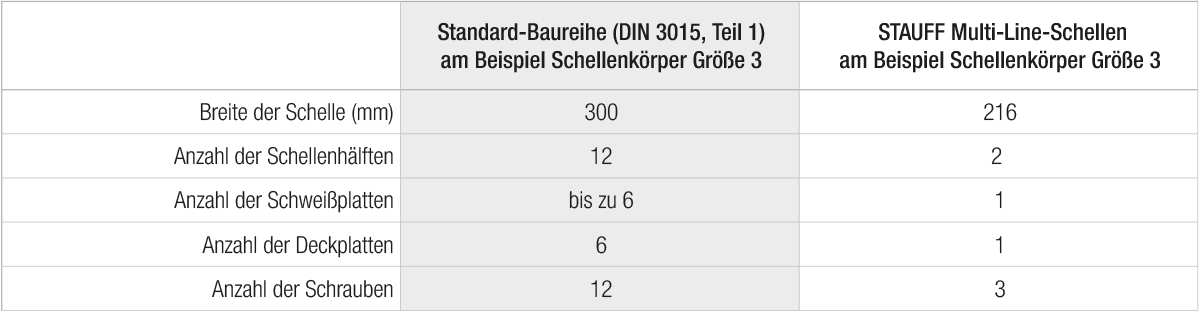

In dem untenstehenden Schaubild geben wir einen visuellen und zusammengefassten Überblick über Vor- und Nachteile der verschiedenen Schellen. Die Zahlen beziehen sich hierbei auf eine beispielhafte Befestigung von 6 Leitungen. Wichtig ist, immer zu bedenken, dass es selten nur eine Wahl gibt. Je nach Projekt und Anwendung können unterschiedliche Produkte unterschiedliche Vorzüge mit sich bringen.
Hierbei sollte auch das jeweilige Brandschutz- und Sicherheitskonzept in Betracht gezogen werden: Standard-DIN-Schellen bieten aufgrund der metallischen Käfigstruktur eine zusätzliche Sicherheitsebene, indem das Leitungsnetz im Brandfall stabil bleibt. Multi-Line-Schellen hingegen sind aufgrund ihrer Leichtbauweise und Platzersparnis besonders in platz- und gewichtsbegrenzten Systemen vorteilhaft.
Wichtig ist hier, dass Sie wissen, worauf Sie sich fokussieren möchten und worauf Sie am meisten Wert legen.
Welche Schelle passt zu Ihrem Projekt?
Die Wahl zwischen Standard-DIN-Schellen und Multi-Line-Schellen hängt von verschiedenen Faktoren ab, die auf Ihre spezifischen Bedürfnisse und Rahmenbedingungen abgestimmt sein sollten:
Wenn Platz und Gewicht eine wesentliche Rolle spielen, sind Multi-Line-Schellen die optimale Lösung. Sie sparen Bauraum und Gewicht und sind besonders für Anwendungen mit mehreren parallel verlaufenden Leitungen geeignet.
Benötigen Sie jedoch eine hohe Flexibilität und Kompatibilität mit anderen Komponenten, sind Standard-DIN-Schellen die bessere Wahl. Sie bieten außerdem Vorteile bei der Reduktion von Elektrostatik und ermöglichen eine einfache Wartung und Erweiterung des Systems.
FAQs
Wann sollte man STAUFF Multi-Line-Schellen anstelle von Standard-DIN-Schellen verwenden?
Wie unterscheiden sich die beiden Schellen in Bezug auf die Flexibilität?
Standard-DIN-Schellen bieten mehr Flexibilität bei der Montage und Wartung, da sie den einfachen Austausch und die Erweiterung von Leitungen ermöglichen. Multi-Line-Schellen sind weniger flexibel, da das System für nachträgliche Änderungen weniger gut geeignet ist.
Welche Materialien sind für STAUFF Schellen verfügbar?
Beide Schellentypen sind in verschiedenen Materialien erhältlich, darunter Polypropylen (PP), Polyamid (PA) und flammhemmendes Polyamid (PA-VO). Für spezielle Anforderungen, wie den Brandschutz im Schiffbau oder Schienenverkehr, stehen weitere Materialien wie PP-VO und PP6853 zur Verfügung.
Standard-DIN-Schellen gibt es zudem auch aus Aluminium, was den Einsatz in besonders anspruchsvollen Bereichen, wie unter hohen Belastungen oder Temperaturen bis 300 °C, ermöglicht.
Kann ich Multi-Line-Schellen für Leitungen mit unterschiedlichen Durchmessern verwenden?
Ja, STAUFF bietet auf Anfrage Multi-Line-Schellen an, die für Leitungen mit unterschiedlichen Durchmessern geeignet sind. Dies ermöglicht eine flexible Anpassung an individuelle Systemanforderungen.
Wie wirkt sich die Wahl der Schellen auf das Gewicht des Systems aus?
Multi-Line-Schellen bieten eine deutliche Gewichtsersparnis, da sie weniger Komponenten erfordern und eine kompaktere Bauweise ermöglichen. Dies ist besonders in Systemen mit hohen Anforderungen an die Gewichtsbeschränkung von Vorteil.
