Wie sich durch den gezielten Einsatz von Rückstromverteilern Behältergeräusche reduzieren lassen und der Bildung von Ölschaum vorgebeugt werden kann
Die bedarfsgerechte Auslegung eines Behälters ist eine der Grundvoraussetzungen für einen störungsfreien Betrieb von Hydrauliksystemen. Denn ein gut konstruierter Tank versorgt nicht nur die Anlage mit der ausreichenden Menge an Druckflüssigkeit; er verhindert durch geeignete Maßnahmen (z.B. dem Einsatz von Einfüll- und Belüftungsfiltern und ausreichender Tankvorspannung) gleichzeitig, dass Feststoffverschmutzung, Wasser und Luft in das Öl gelangen und die Funktionsweise empfindlicher Komponenten beeinträchtigen. Dies hat nicht selten den Austausch betroffener Bauteile zur Folge, was häufig mit kostenintensiven Stillständen und unplanmäßigen Ölwechseln verbunden ist.
Ein weiterer, nicht zu unterschätzender Faktor ist darüber hinaus Oberflächenschaum, der sich bei den unkontrollierten Rückströmen von Hydrauliköl aus der Rücklaufleitung in den Tank bilden und als Luft-in-Öl-Dispersion eine Reihe von Betriebsproblemen im gesamten System verursachen kann. Dazu gehören Effizienzverluste bei der Nutzung der eingesetzten Energie, das Auftreten von Betriebsstörungen und die Verkürzung der Lebensdauer des Öls. Dies kann zu einem spürbaren Ölverlust aufgrund von Überschäumungen führen. Durch Kavitation in der Pumpe, was im Extremfall zum Totalausfall und damit zum Anlagenstillstand führen kann, nimmt außerdem die Geräuschentwicklung im System drastisch zu.
Offener Ölbehälter mit Ölschaum
An dieser Stelle kommen Rückstromverteiler ins Spiel: Die Konstruktion der Bauteile basiert typischerweise auf zwei konzentrischen Stahlrohren, deren perforierte Auslaufbereiche versetzt zueinander angeordnet sind und das rückströmende Öl so verlangsamen und effektiv beruhigen. Der Bildung von Ölschaum kann auf diesem Weg vorgebeugt und Behältergeräusche dauerhaft reduziert werden. Bei kleineren Tanks wird außerdem ein Aufwirbeln von Bodenablagerungen wirkungsvoll vermieden.
Rückstromverteiler bilden eine ideale Ergänzung zu Rücklauffiltern mit Gewindeauslauf und werden direkt an die Rücklaufleitung oder den Filtertopf des Filtergehäuses angeschlossen.

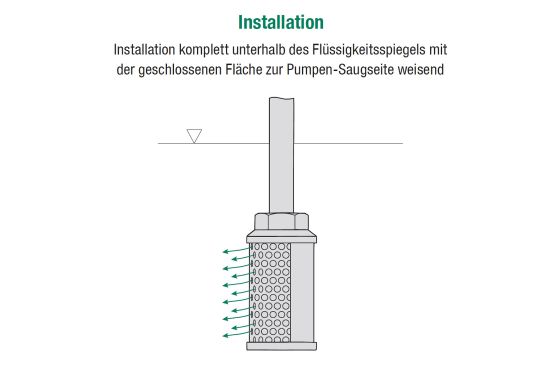

Die Positionierung erfolgt vollständig unterhalb des Mindest-Flüssigkeitspegels des Behälters und idealerweise mit der geschlossenen Fläche des äußeren Stahlrohrs zur Pumpen-Saugseite weisend.
×
Rückstromverteiler in verschiedenen Baugrößen
Rückstromfilter am Filtertopf des Filtergehäuses
Rückstromverteiler Typ SRV von STAUFF
Geeignet zur Verwendung mit Hydraulikfluiden (HL und HLP) auf Mineralöl- und Petroleumbasis
Baulängen zwischen 109 und 272 mm
Durchmesser zwischen 64 und 150 mm
Anschluss über Innengewinde:
3/4" BSP bis 3" BSP entsprechend ISO 228
3/4" NPT bis 3" NPT entsprechend ANSI B1.20.1
Alternative Baugrößen und Ausführungen auf Anfrage
Temperatureinsatzbereich von -20 °C bis +100 °C
Maximaler Betriebsdruck von 20 bar in der Rücklaufleitung
Obere Endkappe (mit Anschlussgewinde und Sechskant) aus Aluminium
Sämtliche weiteren Komponenten aus Stahl, verzinkt
Rückstromverteiler mit BSP-Innengewinde im STAUFF Online-Shop
