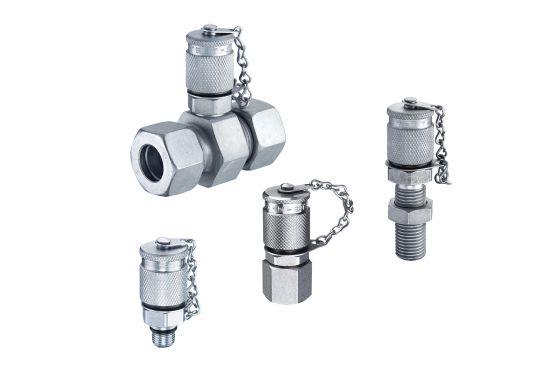

Messkupplungen der Produktgruppe STAUFF Test werden bereits in der Erstausrüstung an geeigneten Positionen im Hydrauliksystem eingeplant oder in der Nachrüstung installiert.
Sie erlauben dem Maschinenbetreiber und Instandhalter den einfachen und gleichzeitig sicheren Anschluss von analogen und digitalen Mess- und Anzeigegeräten zwecks temporärer Prüfung oder dauerhafter Überwachung des Systemdrucks und anderer Faktoren.
Bei Bedarf ermöglichen sie darüber hinaus die Entlüftung des Systems und die Entnahme repräsentativer Fluidproben, z.B. zur Analyse des Verschmutzungsgrads des Fluids.
Diese Art der Verbindung erfordert keinerlei Werkzeug und kann auch im laufenden Betrieb unter vollem Systemdruck von bis zu 630 bar (in Abhängigkeit vom Typ der Kupplung) durchgeführt werden.

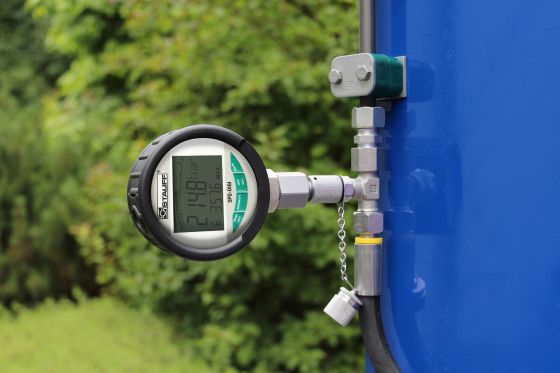

Ermittlung des Systemdrucks über eine Messkupplung
×
STAUFF Messkupplungen mit Kugelventil
STAUFF Messkupplungen des Typs SMK-20 mit integriertem Kugelventil sind der etablierte Standard für Hydraulikanwendungen mit hochviskosen Flüssigkeiten. Alternativ steht unter anderem die Ausführung SKK-20 für hoch- und niedrigviskose Flüssigkeiten sowie bei hohen, pulsierenden Drücken oder Pneumatik-Anwendungen zur Verfügung.
Sie verfügen über ein Adaptionsgewinde M16 x 2 entsprechend ISO 15171-2 (Leitungsanschlüsse für Fluidtechnik und allgemeine Anwendung - Hydraulik-Messkupplungen - Teil 2: Kupplung mit M16 x 2-Kupplungsgewinde zur Verbindung unter Druck).
