Ebenfalls Teil der Standard-Baureihe sind Schellenkörper mit Elastomereinsätzen. Auch hier bestehen die Klemmbacken aus Polypropylen oder Polyamid. Hinzu kommt der Einsatz aus Elastomer, der eine noch schonendere Führung von emfpindlichen Leitungen - wie Schläuchen und Kabeln - ermöglicht.

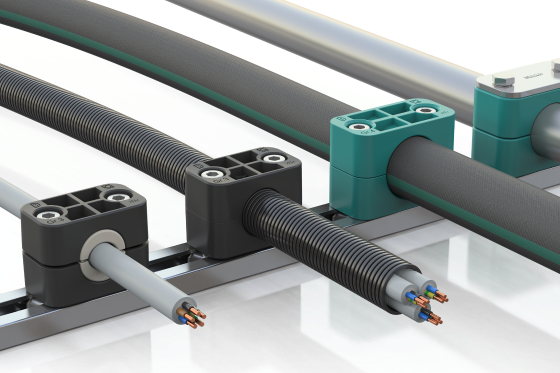

CHC Schelle zur Befestigung von gebündelten Kabeln in thermoplastischen Wellschläuchen

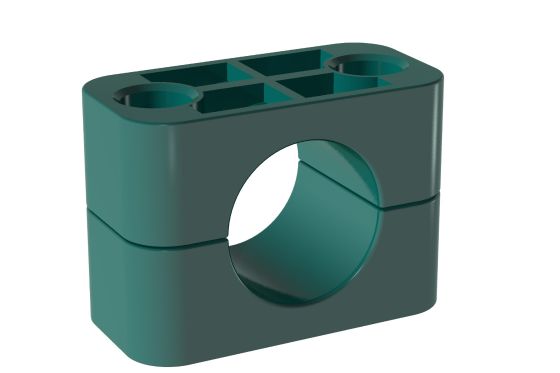

Schelle der Standard-Baureihe aus Polypropylen mit glatter Innenfläche: Ohne Vorspannung und damit geeignet zur Befestigung von Schläuchen und Kabeln. Montiert ohne Deckplatte

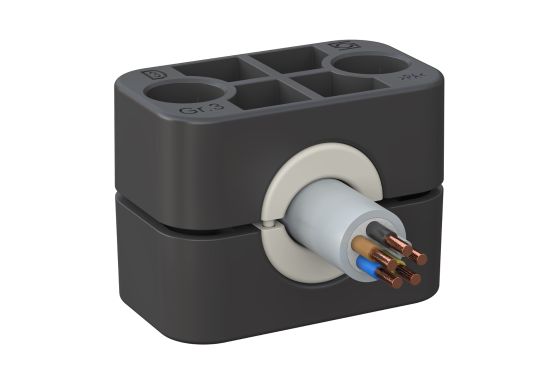

CHC Schelle inklusive Elastomereinsatz zur schonenden und einfachen Führung von Kabeln
Rohrschelle der Standard-Baureihe aus Polypropylen: Montiert mit Vorspannung und gerippter Innenfläche und daher nicht zur Befestigung von Kabeln geeignet
Entdecken Sie unser vielfältiges Sortiment an Kabelschellen und ihre Eigenschaften
Inhaltsverzeichnis
- Einführung in Kabelschellen
- Unsere erste Wahl: Die Standard-Baureihe
- Den richtigen Schellenkörper auswählen
- Montage und Zubehör für Kabelschellen
- Anwendungsbereiche für STAUFF Kabelschellen
- Weitere Kabelschellen im Sortiment – Eine Übersicht
- Hilfreiche Links und Informationen
- Jetzt Kabelschellen kaufen
- Häufig gestellte Fragen (FAQ)
Einführung in Kabelschellen
Kabelschellen sind speziell entwickelte Befestigungslösungen, die Kabel sicher an ihrem Platz halten, ohne sie dabei zu beschädigen. Sie sind in verschiedenen Materialien erhältlich und Ausführungen erhältlich, um allen Anforderungen gerecht zu werden. In industriellen Anwendungen und auf Baustellen sind diese Kabelschellen besonders wichtig, um Kabel vor mechanischen Belastungen und extremen Umwelteinflüssen zu schützen. In unserem Schellen-Sortiment befinden sich verschiedene Kabelschellen, die wir an dieser Stelle präsentieren möchten. Angefangen hat die Entwicklung bei klassischen Rohrschellen. Da diese mit Vorspannung und grippter Innenfläche jedoch nicht für empfindlichere Leitungen wie Schläuche und Kabel geeignet sind, haben wir sie weiter entwickelt.
Mittlerweile gibt es im STAUFF Online Shop verschiedenste Schellen, die sich ideal zur Befestigung von Kabeln eignen. Wir stellen ihre verschiedenen Eigenschaften und Vorteile vor.
Unsere erste Wahl: Schellen der Standard-Baureihe
Erste Wahl bei der Befestigung von Kabeln sind STAUFF Schellen der Standard-Baureihe entsprichend DIN 3015 (Teil 1). Hierbei handelt es sich um eine langjährig etablierte Technologie, die für als besonders herausfordernd geltende Rohr- und Schlauchbefestigung in der Mobilhydraulik und Industriehydraulik entwickelt wurde. Schellen der Standard-Baureihe decken einen umfangreichen Durchmesserbereich ab 3,2mm lückenlos ab. Durch die Auswahl der richtigen Schellen aus der Standard-Baureihe wird mit diesem Sortiment auch die Befestigung von Kabeln optimal abgedeckt.
Werden in Anwendungen, in denen STAUFF Schellen bereits zur Rohr- und Schlauchbefestigung eingesetzt, auch Kabel damit befestigt, sorgt dies für einheitliche Abläufe bei der Montage, reduziert die Notwendigkeit, verschiedene Schellentypen im Lager zu bevorraten und sorgt für ein einheitliches und professionelles Erscheinungsbild der Anlage.
Den richtigen Schellenkörper auswählen
Schellenkörper sind bei der Kabelfestigung unbedingt in der glatten Ausführung und ohne Vorspannung zu wählen, damit das Kabel bei der Montage nicht gequetscht wird. Schellenkörper dieser Ausführung sind mit abgerundeten Kanten versehen, so dass Kabel bei z.B. axialer Bewegung („Durchrutschen“ durch die Schelle) nicht abgeschält oder anderweitig beschädigt werden.
Vorzugsweise sind bei der Kabelfestigung Kunststoff-Schellenkörper aus glasfaserverstärktem Polyamid einzusetzen, denn die schwarzen Kabelschellen weisen in der Regel die beste Beständigkeit gegen diverse Umwelteinflüsse auf.
Befestigungsmöglichkeiten für STAUFF Kabelschellen
Für alle Schellen der Standard-Baureihe gibt es verschiedenes Befestigungszubehör. Alle genannten Schellenkörper sind kompatibel mit dem umfangreichen Befestigungszubehör, welches in der Standard-Baureihe angeboten wird. Kabelschellen können dabei – anders als in den meisten Abwendungen für Hydraulik-Rohrschellen empfohlen – auch ohne Schweißplatte und Deckplatte verbaut werden. Sie werden dann beispielsweise mit Innensechskantschrauben direkt mit der Anlage verschraubt, sind also schraubbare Kabelschellen. Alternativ zur Direktmontage ist auch der Einsatz mit Schienenmuttern und Tragschienen möglich. Diese Kombination erlaubt das gleichzeitige Befestigen mehrerer Kabelschellen auf einer mit der Anlage verschweißten oder verschraubten Tragschienen. Ein nachträgliches Positionieren sowie das Hinzufügen und Entnehmen einzelner Kabel ist beim Einsatz von Tragschienen jederzeit möglich.
Anwendungsgebiete von STAUFF Kabelschellen

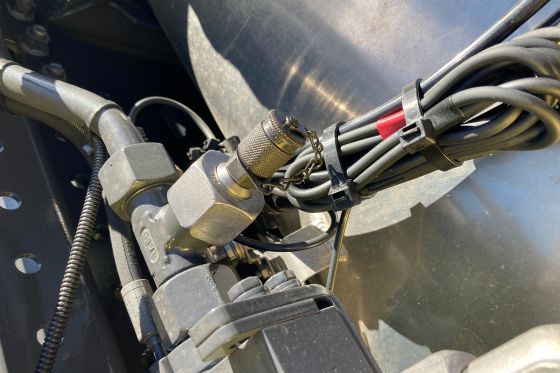

Häufig werden Kabel durch einfache Klemmen oder Kabelbinder geleitet. Wir bei STAUFF sehen den größten und besten Anwendungsfall unserer Kabelschellen dort, wo unsere Komponenten ohnehin zum Einsatz kommen: Im Maschinen- und Anlagenbau, wo bereits Rohrschellen, Schlauchschellen und weitere Komponenten genutzt werden. Hier ergibt es Sinn, auch Kabel mit unseren bewehrten Systemen zu führen und zu befestigen. Nicht nur, um ein einheitliches Bild zu schaffen, sondern auch um eine einfache, sichere und flexible Befestigung einzubauen. So können wir bzw. Sie einen Kabelsalat - wie auf der rechten Seite zu sehen - vermeiden.
Weitere Kabelschellen in unserem Sortiment
Bei Anwendungen, bei denen die klassische Kabelschelle aus der Standard-Baureihe nicht ausreicht, gibt es natürlich Alternativen in unserem Sortiment. Neben Erweiterungen und anderen Ausführungen der Standard-Baureihe, gibt es auch Spezial-Schellen, die Branchen- und Anwendungsspezifisch entwickelt wurden. Gerne geben wir Ihnen einen Überblick:
Schellenkörper mit Elastomereinsätzen
Kabelschellen CHC
Doppel-Kabelschellen
Multi-Line Schellen
Leichte Kabelschellen
WPC: Windkraftschellen
Schellenkörper mit Elastomereinsätzen
Kabelschellen CHC
Doppel-Kabelschellen
Multi-Line Schellen
Leichte Kabelschellen
WPC: Windkraftschellen
Schellenkörper mit Elastomereinsätzen
Kabelschellen CHC
Doppel-Kabelschellen
Multi-Line Schellen
Leichte Kabelschellen
WPC: Windkraftschellen
Schellenkörper mit Elastomereinsätzen
Kabelschellen CHC
Werden Kabel in thermoplastischen Wellschläuchen gebündelt, kommen Schellenkörper Typ CHC in der Standard-Baureihe zum Einsatz. Eine einzelne umlaufende innenliegende Rippe schützt gegen das Durchrutschen von Wellschläuchen. Mit den entsprechenden Einsätzen können CHC-Schellen auch direkt zur Kabelbefestigung eingesetzt werden.
Doppel-Kabelschellen
Müssen zwei Kabel nebeneinander befestigt werden, bieten sich Schellen der Doppel-Baureihe entsprechend DIN 3015 (Teil 3) an. Auch hier sind Schellenkörper aus glasfaserverstärktem Polyamid (PA schwarz) mit glatter Innenfläche ohne Vorspannung zu bevorzugen.
Multi-Line Schellen
Auch Multi-Line Schellen können als Kabelschellen verwendet werden. Diese Schellen zeichnen sich durch einen praktischen Mehrfach-Schellenkörper aus, mit dem bis zu 6 Leitungen gleichzeitig befestigt werden können. Dabei wird die Montage erheblich vereinfacht.
Leichte Kabelschellen
Ebenfalls in unserem Sortiment und zur Befestigung von Kabeln geeignet sind Schellen aus den leichten Baureihen. Hier gibt es gleich 3 Kategorien in unserem Online Shop:
- Leichtbauschellen Typ LB / LBG / LBU
- Leichtbauschellen Typ LN / LNGF / LNUF
- Leichtbauschellen Typ LBBU
Schellen dieser Kategorien sind simpel aufgebaut und bieten eine schnelle und einfache Lösung zur Kabelbefestigung. Außerdem sind die Kabelschellen schraubbar: Nachdem die Leitung in die Schelle eingelegt wird, wird diese geschlossen und mit einer einfachen Schraube (M6) an der Konstruktion befestigt.
WPC: Windkraftschellen
Windkraft-Schellen Typ WPC wurden speziell für die Befestigung von Nieder- und Mittelspannungsleitungen in Windkraftanlagen entwickelt. Auch sie sind daher Kabelschellen - jedoch für eine besondere Anwendung, die vorerst nichts mit Hydraulik zu tun hat. Sie ist ein Beispiel dafür, wie wir unser Sortiment an bestimmte Anforderungen anpassen und auf die Bedürfnisse unserer Kunden eingehen.
Hilfreiche Links und Informationen
Wenn Sie weitere Details zu einer der verschiedenen Kabelschellen in unserem Sortiment benötigen, haben wir an dieser Stelle einige, nützliche Links für Sie zusammengetragen. Neben dem Produktkatalog finden Sie hier auch den Link zu unserer CAD-Datenbank.
Für eine Beratung und die Beantwortung weiterer Fragen sind wir selbstverständlich gerne für Sie da. Nehmen Sie einfach Kontakt zu uns auf.
STAUFF Online Blätterkatalog
Alle STAUFF Schellen im Katalog ansehen
Katalog in neuem Tab öffnen
Jetzt Kabelschellen kaufen
Egal, ob Sie bereits mit STAUFF Komponenten arbeiten oder ein neuer Kunde sind: Wenn Sie Fragen zu unseren Kabelschellen haben, sich beraten lassen möchten oder gemeinsam mit uns ein Projekt planen wollen: Wir sind der Partner an Ihrer Seite. In unserer langen Firmengeschichte haben wir unsere Produkte immer wieder auf Märkte und Kunden angepasst und reagieren mit individuellen Lösungen. So können wir immer ideal auf Ihre Bedürfnisse eingehen.
Häufig gestellte Fragen zu Kabelschellen
Wo werden STAUFF Kabelschellen eingesetzt?
Unsere Kabelschellen werden hauptsächlich im Maschinen- und Anlagenbau angewendet - und zwar dort, wo auch weitere STAUFF Komponenten eingesetzt werden. So stellen Sie nicht nur sicher, dass sich ein einheitliches Bild ergibt, sondern auch, dass neben Rohren und Schläuchen auch Kabel ideal befestigt und geführt werden.
Was sind die Vorteile von STAUFF Kabelschellen im Vergleich zu Kabelclips und Kabelbindern?
Kabelschellen bieten eine dauerhaft stabile Befestigung, die bei hohen mechanischen Belastungen und extremen Temperaturen nicht nachlässt. Kabelbinder bieten nicht dieselbe Stabilität und Flexibilität. Gleichzeitig sind sie so zu montieren, dass Kabel nicht beschädigt werden oder verrutchen können.
Welche Materialwahl ist die beste für meine Kabelbefestigung?
Da Kabel meist nur geführt werden müssen und nicht - wie bei Schläuchen zum Beispiel - vom Druck im System oder Ähnlichem abhängig sind, reichen Schellen aus leichten Materialien völlig aus. STAUFF Kabelschellen sind meistens aus Polyamid oder Polypropylen. Je nach Anwendung, Positionierung und äußeren Umständen beraten wir Sie gerne zur Wahl der richtigen Komponenten in Ihrem System.
Hat STAUFF auch Metall-Kabelschellen und Edelstahl-Kabelschellen?
In unserem großen Sortiment befinden sich Metallschellen sowie Rundstahl- und Flachstahlbügel. Wir empfehlen jedoch nicht, Metall-Kabelschellen und Edelstahl-Kabelschellen zu verwenden. Dies hat zwei einfache Gründe: Zum einen kann es bei der Verwendung von Edelstahl und anderen Metallen durch scharfe Kanten schneller zu Beschädigungen des Kabels kommen. Zum anderen wären Metall- und Edelstahlschellen meist überdimensioniert und schwerer als nötig, da Kabel nicht unter so großer Belastung stehen wie beispielsweise Rohre.
Welche Kabeldurchmesser können mit STAUFF Kabelschellen befestigt werden?
STAUFF Kabelschellen der Standard-Baureihe nach DIN 3015 (Teil 1) decken einen umfangreichen Durchmesserbereich ab, beginnend bei 3,2 mm. Je nach Ausführung sind auch größere Durchmesser möglich. Für spezielle Anforderungen stehen weitere Schellentypen zur Verfügung.
Gibt es Kabelschellen mit besonderem Schutz gegen Vibrationen?
Ja, STAUFF bietet spezielle Ausführungen mit vibrationsdämpfenden Eigenschaften. Durch die Wahl der richtigen Materialien, wie gummierte Einsätze oder spezielle Kunststoffmischungen, wird das Kabel vor mechanischen Belastungen durch Vibrationen geschützt.
Sind STAUFF Kabelschellen UV-beständig und für den Außenbereich geeignet?
Ja, insbesondere die schwarzen Kabelschellen aus glasfaserverstärktem Polyamid sind UV-beständig und für den Einsatz im Außenbereich geeignet. Für extreme Bedingungen stehen auch Metall-Kabelschellen aus Edelstahl zur Verfügung.
Wie wirkt sich die Wahl des Schellenkörpers auf die Kabellebensdauer aus?
Eine falsche Wahl kann zu Quetschungen oder Abrieb führen. Daher empfiehlt STAUFF, glatte Schellenkörper ohne Vorspannung zu verwenden. Abgerundete Kanten und flexible Materialien reduzieren die mechanische Belastung auf das Kabel und verlängern dessen Lebensdauer.
Sind STAUFF Kabelschellen auch für Hochtemperaturbereiche geeignet?
Ja, je nach Materialwahl sind die Schellen für hohe Temperaturen geeignet. Kunststoffschellen aus speziellen Polyamiden halten Temperaturen von bis zu 150°C stand, während Metall- oder Edelstahlschellen noch höheren Temperaturen trotzen.
Wie werden Kabelschellen korrekt montiert, um Schäden an Kabeln zu vermeiden?
Die Kabel sollten immer mit glatten, abgerundeten Schellenkörpern ohne Vorspannung befestigt werden. Direktmontage mit Schrauben ist möglich, alternativ bietet sich die Nutzung von Tragschienen an, die eine nachträgliche Anpassung erleichtern.
